大气污染治理

RTO蓄热式焚烧炉

蓄热燃烧废气处理设备是一种有效有机废气治理设备。原理是在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水,从而净化废气,并回收废气分解时所释放出来的热量,三室RTO废气分解效率达到99%以上,热回收效率达到95%以上,运行成本低、能处理大风量中低浓度废气等特点,浓度稍高时,还可进行二次余热回收,大大降低生产运营成本。RTO主体结构由燃烧室、蓄热室和切换阀等组成。根据客户实际需求,选择不同的热能回收方式和切换阀方式。

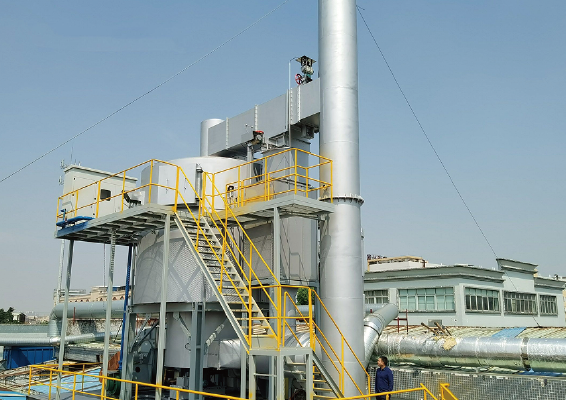

RTO蓄热式焚烧炉

技术优势

旋转RTO技术优势
  • 散热面积小,12个室交替工作缓冲,节约能耗
  • 12个室一起工作,气流分配,净化效率高
  • 采用旋转阀,进气、排气连续,管道压力波动小,废气不倒灌,车间气味小
三室RTO技术优势
  • 高浓度废气处理实现自供热燃烧,运行费用低,性价比合理
  • 净化效率高,三室型RTO可达99%
  • 采用陶瓷蓄热体作为热能回收,预热、蓄热交替运行,热效率≥95%
  • 炉体钢结构牢靠,保温层厚实,运行安全可靠,稳定性高
  • PLC可编程自动化控制,自动化程度高
  • 余热利用,经济效益高;多余的热能回用至烘房、烤箱等,烘房的加热不用额外消耗燃料或电能

工作原理

旋转RTO工作原理:旋转式RTO的工作原理是在高温下将可燃废气氧化成对应的氧化物和水,从而净化废气,并回收废气分解时所释放出来的热量,废气分解效率达到99%以上,热回收效率达到95%以上。

三室RTO工作原理:三室RTO运行操作过程,单个蓄热室在进气、清扫、排气三种状态之间反复切换,当一个循环后,VOCs始终进入到上一循环时排出净化气的蓄热室,而原来进入VOCs的蓄热室则用净化气或空气清扫,并将残留的未反应VOCs送回至燃烧室进行氧化,然后与净化气一起从冲洗过的蓄热室排出。

该过程不断循环交替,从而有效降低废气处理后的热量排放,同时节约了废气氧化升温时的热量损耗,使废气在高温氧化过程中保持着较高的热效率(热效率95%左右),其设备安全可靠、操作简单、维护方便,运行费用低,VOCs净化效率高达99.5%。



适用行业

医药行业、化工行业、印刷行业、喷涂行业、电子行业、汽车、自行车、摩托车、漆包线、制鞋及胶粘行业等
